Prąd zadziałania RCD to jednoznacznie określona wartość prądu różnicowego, przy której wyłącznik różnicowoprądowy musi samoczynnie wyłączyć zasilanie. Jest to parametr znamionowy urządzenia, wynikający z jego konstrukcji oraz wymagań normatywnych. Nie jest to wartość orientacyjna ani deklaracja producenta bez znaczenia praktycznego. To granica bezpieczeństwa, od której dalsza praca obwodu jest niedopuszczalna.
Prąd zadziałania nie odnosi się do prądu obciążenia, mocy odbiornika ani prądu zwarciowego. Odnosi się wyłącznie do różnicy prądów pomiędzy przewodami czynnymi. Oznacza to, że nawet niewielki odbiornik może spowodować zadziałanie RCD, jeżeli pojawi się odpowiedni prąd upływu.
W praktyce:
• RCD nie mierzy, którędy płynie prąd,
• RCD nie analizuje przyczyny upływu,
• RCD porównuje wartości prądów wpływających i wypływających z obwodu.
Jeżeli różnica tych prądów osiągnie lub przekroczy wartość znamionową, mechanizm wyzwalający musi odłączyć napięcie.
Najważniejsze cechy prądu zadziałania RCD
• jest określony w miliamperach (mA),
• dotyczy wyłącznie prądu różnicowego,
• nie zależy od rodzaju odbiornika,
• jest weryfikowany podczas pomiarów ochronnych.
Q&A
Pytanie: Czy prąd zadziałania RCD to to samo co prąd upływu?
Zestawienie pojęć – dla jasności
| Pojęcie | Znaczenie techniczne |
|---|---|
| Prąd roboczy | Prąd zasilający odbiornik |
| Prąd upływu | Prąd płynący poza przewodami czynnymi |
| Prąd różnicowy | Różnica prądów wpływ–wypływ |
| Prąd zadziałania RCD | Wartość, przy której RCD musi zadziałać |
Zrozumienie tej definicji jest punktem wyjścia do dalszej analizy roli RCD w ochronie przeciwporażeniowej, pomiarach oraz ocenie skuteczności zabezpieczeń.
Jak działa wyłącznik różnicowoprądowy
Wyłącznik różnicowoprądowy działa na zasadzie ciągłego porównywania prądów płynących przez przewody czynne obwodu. Jego praca nie zależy od mocy odbiorników ani od wartości prądu roboczego. Jedynym kryterium jest różnica prądów wpływających i wypływających z obwodu.
W stanie normalnej pracy:
• prąd w przewodzie fazowym ma taką samą wartość,
• prąd w przewodzie neutralnym ma wartość równą,
• suma prądów w rdzeniu przekładnika wynosi zero,
• RCD pozostaje załączony.

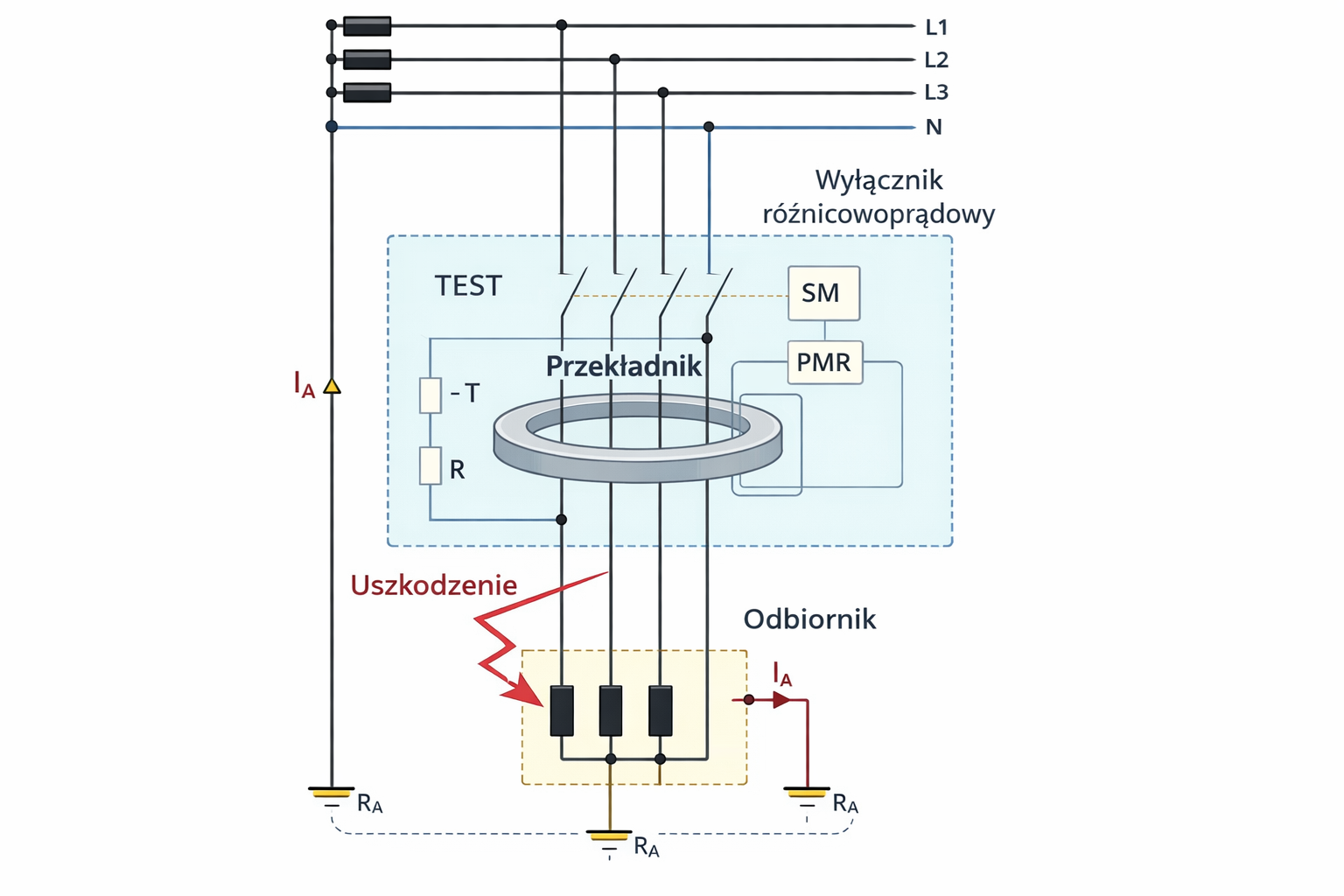

Sercem wyłącznika jest przekładnik sumujący, przez który przechodzą wszystkie przewody czynne. Dopóki suma wektorowa prądów wynosi zero, w uzwojeniu wtórnym nie indukuje się napięcie zdolne uruchomić mechanizm wyzwalający.
Problem pojawia się w chwili wystąpienia prądu upływu. Część prądu zaczyna płynąć inną drogą, na przykład:
• przez uszkodzoną izolację,
• przez metalową obudowę urządzenia,
• przez ciało człowieka do ziemi.
Wtedy:
• prąd wpływający ≠ prąd wypływający,
• powstaje prąd różnicowy,
• w przekładniku pojawia się strumień magnetyczny,
• uruchamia się mechanizm wyzwalający.
Jeżeli wartość prądu różnicowego osiągnie prąd zadziałania RCD, wyłącznik musi odłączyć napięcie.
Co jest ważne w działaniu RCD
• RCD nie potrzebuje przewodu ochronnego, aby zadziałać,
• RCD nie mierzy rezystancji uziemienia,
• RCD nie reaguje na zwarcie ani przeciążenie.
To odróżnia go od zabezpieczeń nadprądowych i powoduje, że pełni inną funkcję w systemie ochrony.
Q&A
Pytanie: Czy RCD zadziała, gdy dotknę tylko przewodu fazowego?
Osoby wykonujące pomiary ochronne powinny posiadać nie tylko wiedzę teoretyczną, ale również praktyczne umiejętności potwierdzone szkoleniem. Specjalistyczne szkolenia pomiarowe pozwalają zrozumieć rzeczywiste znaczenie prądu zadziałania RCD, poprawnie wykonać pomiary oraz właściwie interpretować ich wyniki w protokołach.
Wiedza ta jest niezbędna dla osób ubiegających się o uprawnienia elektryczne G1, ponieważ zagadnienia związane z wyłącznikami różnicowoprądowymi, prądem zadziałania i pomiarami ochronnymi regularnie pojawiają się na egzaminach kwalifikacyjnych.
Kompleksowe informacje dotyczące egzaminów, szkoleń oraz wymagań formalnych związanych z kwalifikacjami energetycznymi można znaleźć na stronie uprawnienia energetyczne, która stanowi praktyczne źródło wiedzy dla elektryków, pomiarowców i osób przygotowujących się do pracy przy urządzeniach elektroenergetycznych.
Kiedy powstaje prąd różnicowy
Prąd różnicowy nie jest zjawiskiem normalnym. Zawsze oznacza, że prąd opuszcza obwód inną drogą niż przewody czynne. Może to wynikać zarówno z awarii, jak i z normalnych właściwości urządzeń.
Najczęstsze sytuacje powodujące prąd różnicowy:
• uszkodzenie izolacji przewodów,
• zawilgocenie instalacji,
• dotyk pośredni części przewodzących,
• filtry przeciwzakłóceniowe w urządzeniach elektronicznych.
Warto podkreślić, że nie każdy prąd różnicowy jest groźny, ale każdy musi być kontrolowany. Dopiero przekroczenie wartości znamionowej powoduje wyłączenie zasilania.
Prąd różnicowy a bezpieczeństwo
• małe wartości mogą występować stale,
• suma upływów z wielu urządzeń może się dodawać,
• przekroczenie progu RCD powoduje wyłączenie.
Q&A
Pytanie: Czy kilka urządzeń może razem wyzwolić RCD?
Mechanizm wyzwalający i jego rola
Mechanizm wyzwalający RCD jest elementem bezzwłocznym. Po przekroczeniu prądu zadziałania nie analizuje czasu ani charakteru obciążenia. Jego zadaniem jest jak najszybsze przerwanie obwodu.
W praktyce oznacza to:
• szybkie ograniczenie czasu rażenia,
• zmniejszenie energii przepływającej przez ciało,
• redukcję skutków porażenia.
Czas zadziałania jest parametrem równie istotnym jak sam prąd zadziałania, dlatego oba te elementy są zawsze sprawdzane podczas pomiarów ochronnych.
Q&A
Pytanie: Czy szybciej działający RCD jest bezpieczniejszy?
Dlaczego prąd zadziałania RCD wynosi 30 mA
Wartość 30 mA nie jest ani przypadkowa, ani umowna. Została przyjęta jako graniczna wartość prądu różnicowego, przy której wyłącznik różnicowoprądowy pełni funkcję ochrony uzupełniającej w ochronie przeciwporażeniowej. Oznacza to, że RCD 30 mA nie zastępuje ochrony podstawowej, lecz zwiększa jej skuteczność w sytuacjach awaryjnych.
Z dokumentów technicznych jednoznacznie wynika, że:
• ochrona uzupełniająca realizowana jest przez RCD,
• znamionowy prąd zadziałania nie może przekraczać 30 mA,
• celem jest ograniczenie skutków porażenia prądem elektrycznym.
Prąd o wartości 30 mA został uznany za próg graniczny, przy którym szybkie wyłączenie zasilania znacząco zmniejsza ryzyko ciężkich obrażeń lub śmierci. Powyżej tej wartości gwałtownie rośnie prawdopodobieństwo zaburzeń pracy serca.
Dlaczego nie 10 mA i nie 50 mA
• 10 mA – bardzo wysoka czułość, ale częste niepożądane wyzwolenia,
• 30 mA – kompromis między bezpieczeństwem a niezawodnością,
• powyżej 30 mA – brak skutecznej ochrony ludzi.
Dlatego właśnie 30 mA stało się standardem w instalacjach mieszkaniowych i ogólnych.
Q&A
Pytanie: Czy RCD 30 mA chroni przed każdym porażeniem?
Podział wyłączników RCD według prądu zadziałania
Różne wartości prądu zadziałania oznaczają różne funkcje ochronne. To kluczowy element, który bardzo często jest mylony w praktyce i na egzaminach.
Tabela – prąd zadziałania RCD i jego zastosowanie
| Prąd zadziałania RCD | Typowe zastosowanie | Funkcja ochronna | Czy chroni ludzi |
|---|---|---|---|
| 10 mA | Laboratoria, urządzenia medyczne, strefy bardzo wysokiego ryzyka | Bardzo wysoka ochrona | Tak |
| 30 mA | Gniazda wtyczkowe, łazienki, kuchnie, instalacje domowe | Ochrona uzupełniająca | Tak |
| 100 mA | Obwody techniczne, instalacje przemysłowe | Ograniczenie skutków uszkodzeń | Nie |
| 300 mA | Zasilanie główne budynków, rozdzielnice | Ochrona przeciwpożarowa | Nie |
| ≥ 500 mA | Specjalistyczne instalacje przemysłowe | Ochrona instalacji i mienia | Nie |
Jak czytać tę tabelę w praktyce
• tylko 10 mA i 30 mA są przeznaczone do ochrony ludzi,
• 100 mA i 300 mA chronią instalację oraz budynek,
• RCD 300 mA nie spełnia wymagań ochrony przeciwporażeniowej.
Q&A
Pytanie: Czy można zastosować RCD 300 mA zamiast 30 mA?
Dlaczego RCD 30 mA nie jest jedynym środkiem ochrony
Bardzo ważnym i często pomijanym faktem jest to, że RCD działa tylko jako uzupełnienie. Jego zadaniem jest zadziałać wtedy, gdy inne środki ochrony zawiodą.
W praktyce oznacza to:
• RCD nie zastępuje uziemienia,
• RCD nie zastępuje zabezpieczeń nadprądowych,
• RCD nie eliminuje potrzeby poprawnego projektu instalacji.
Zastosowanie RCD zwiększa bezpieczeństwo, ale nie zwalnia z obowiązku stosowania pozostałych środków ochrony.
Q&A
Pytanie: Czy sama obecność RCD oznacza bezpieczną instalację?
Czy RCD zawsze zadziała dokładnie przy 30 mA
Nie. 30 mA to wartość znamionowa, a nie dokładny punkt wyzwolenia. Oznacza to, że wyłącznik różnicowoprądowy musi zadziałać przy prądzie równym lub większym od 30 mA, ale nie ma obowiązku zadziałania dokładnie przy tej samej wartości w każdej sytuacji. Każdy RCD ma dopuszczalny zakres tolerancji, który jest przewidziany konstrukcyjnie i normowo.
W praktyce oznacza to, że:
• RCD nie powinien zadziałać przy bardzo małym prądzie różnicowym,
• RCD musi zadziałać przy prądzie znamionowym,
• rzeczywisty prąd wyzwolenia może być niższy niż 30 mA.
To właśnie dlatego w protokołach pomiarowych często pojawiają się wartości 20–28 mA, co nie oznacza usterki ani błędu.
Co wpływa na rzeczywisty prąd zadziałania
• tolerancje produkcyjne elementów,
• temperatura pracy,
• starzenie się mechanizmu,
• charakter prądu (AC, pulsujący).
Q&A
Pytanie: Czy RCD, który zadziałał przy 22 mA, jest sprawny?
Tolerancje prądu zadziałania RCD – ujęcie praktyczne
Podczas badań i pomiarów nie sprawdza się „czy to jest dokładnie 30 mA”, lecz czy RCD działa w dopuszczalnym zakresie. Zakres ten jest ściśle określony w procedurach pomiarowych.
Orientacyjne kryteria oceny RCD 30 mA
| Prąd testowy | Oczekiwane zachowanie RCD |
|---|---|
| 0,5 × IΔn (≈ 15 mA) | RCD nie powinien zadziałać |
| 1,0 × IΔn (30 mA) | RCD musi zadziałać |
| 2,0 × IΔn (60 mA) | RCD musi zadziałać szybciej |
| 5,0 × IΔn (150 mA) | Bardzo szybkie wyłączenie |
IΔn – znamionowy prąd różnicowy zadziałania RCD.
Ta tabela jest kluczowa przy interpretacji wyników pomiarów oraz podczas odpowiedzi ustnych na egzaminach G1.
Q&A
Pytanie: Czy RCD może zadziałać przy 18 mA?
Prąd zadziałania a czas wyłączenia zasilania
Sam fakt zadziałania RCD nie jest wystarczający. Równie ważny jest czas wyłączenia, ponieważ to on decyduje o skutkach porażenia. Im krótszy czas, tym mniejsza energia przepływająca przez ciało człowieka.
W praktyce:
• przy mniejszym prądzie czas zadziałania jest dłuższy,
• przy większym prądzie czas zadziałania jest krótszy,
• zależność ta jest celowa i wynika z konstrukcji RCD.
Orientacyjne czasy zadziałania RCD 30 mA
| Prąd testowy | Maksymalny czas wyłączenia |
|---|---|
| 1 × IΔn | do 300 ms |
| 2 × IΔn | do 150 ms |
| 5 × IΔn | do 40 ms |
Q&A
Pytanie: Co jest ważniejsze – prąd czy czas zadziałania?
Dlaczego to ma ogromne znaczenie przy pomiarach
Podczas pomiarów ochronnych nie ocenia się „czy RCD jest”, lecz:
• czy zadziała w odpowiednim zakresie prądu,
• czy spełnia wymagany czas wyłączenia,
• czy zapewnia ochronę uzupełniającą.
Błędne zrozumienie prądu zadziałania prowadzi do:
• fałszywej oceny instalacji,
• nieuzasadnionej wymiany sprawnych RCD,
• błędnych wniosków w protokole pomiarowym.
Q&A
Pytanie: Czy wynik pomiaru decyduje o dopuszczeniu instalacji do użytkowania?
Prąd zadziałania RCD a pomiary ochronne
Pomiary prądu zadziałania RCD są jednym z kluczowych elementów oceny skuteczności ochrony przeciwporażeniowej. Nie polegają one na sprawdzeniu obecności wyłącznika, lecz na potwierdzeniu jego rzeczywistego działania w warunkach zbliżonych do rzeczywistych zagrożeń. Bez prawidłowo wykonanych pomiarów nie można uznać instalacji za bezpieczną ani zgodną z wymaganiami technicznymi.
Celem pomiarów jest jednoznaczne stwierdzenie, że:
• RCD nie zadziała przy zbyt małym prądzie różnicowym,
• RCD zadziała przy prądzie znamionowym,
• czas wyłączenia nie przekracza wartości dopuszczalnych.
Q&A
Pytanie: Czy wystarczy nacisnąć przycisk „TEST” na RCD?
Procedura pomiaru prądu zadziałania RCD – krok po kroku
Prawidłowy pomiar musi być wykonany miernikiem instalacji elektrycznej posiadającym funkcję testu RCD. Procedura powinna być zawsze powtarzalna i udokumentowana.
Krok 1 – identyfikacja wyłącznika
• określenie prądu znamionowego RCD,
• określenie typu (AC, A, F),
• sprawdzenie miejsca zainstalowania w obwodzie.
Krok 2 – wybór prądu testowego
• 0,5 × IΔn – sprawdzenie braku zadziałania,
• 1,0 × IΔn – sprawdzenie obowiązkowego zadziałania,
• 2,0 × IΔn lub 5,0 × IΔn – sprawdzenie czasu wyłączenia.
Krok 3 – wykonanie pomiaru
• podłączenie miernika do gniazda lub obwodu,
• uruchomienie testu,
• odczyt prądu i czasu zadziałania.
Q&A
Pytanie: Czy każdy pomiar RCD wymaga odłączenia instalacji?
Interpretacja wyników pomiarów RCD
Otrzymane wyniki należy oceniać łącznie, a nie wybiórczo. Sam fakt zadziałania nie oznacza jeszcze, że RCD spełnia wymagania ochronne.
Przykładowa tabela do protokołu pomiarowego
| Parametr | Wynik pomiaru | Ocena |
|---|---|---|
| Prąd zadziałania | 24 mA | Spełnia |
| Czas zadziałania przy 1 × IΔn | 180 ms | Spełnia |
| Czas zadziałania przy 5 × IΔn | 28 ms | Spełnia |
| Zadziałanie przy 0,5 × IΔn | Brak | Spełnia |
Q&A
Pytanie: Czy zadziałanie przy 0,5 × IΔn jest błędem?
Najczęstsze błędy przy pomiarach RCD
W praktyce pomiarowej regularnie powtarzają się te same błędy, które prowadzą do fałszywych wyników lub błędnych wniosków.
Typowe błędy
• mylenie prądu zadziałania z prądem znamionowym,
• brak testu 0,5 × IΔn,
• nieuwzględnianie typu RCD,
• interpretowanie 30 mA jako wartości dokładnej.
Skutki błędów
• nieuzasadniona wymiana sprawnych wyłączników,
• błędna ocena skuteczności ochrony,
• niezgodność protokołu z rzeczywistością.
Q&A
Pytanie: Czy wynik pomiaru decyduje o dopuszczeniu instalacji do użytkowania?
Znaczenie pomiarów RCD w praktyce zawodowej
Dla elektryka i osoby z uprawnieniami G1 pomiar RCD to nie formalność, lecz realna ocena bezpieczeństwa. Zrozumienie, czym jest prąd zadziałania i jak go mierzyć, decyduje o jakości pracy oraz odpowiedzialności zawodowej.
Podsumowanie – co trzeba zapamiętać o prądzie zadziałania RCD
Podsumowanie – co trzeba zapamiętać o prądzie zadziałania RCD
Prąd zadziałania RCD jest jednym z najważniejszych parametrów ochrony przeciwporażeniowej w instalacjach niskiego napięcia. Określa on graniczną wartość prądu różnicowego, przy której wyłącznik różnicowoprądowy musi samoczynnie odłączyć zasilanie. Nie jest to wartość umowna ani orientacyjna, lecz parametr techniczny podlegający weryfikacji podczas pomiarów ochronnych.
Najważniejsze fakty, które należy zapamiętać:
• prąd zadziałania dotyczy wyłącznie prądu różnicowego,
• 30 mA to standard ochrony uzupełniającej ludzi,
• wyższe wartości, takie jak 100 mA i 300 mA, nie chronią przed porażeniem,
• RCD nie zastępuje innych środków ochrony,
• skuteczność RCD zawsze potwierdza się pomiarami.
RCD działa poprawnie tylko wtedy, gdy jest częścią kompletnego systemu ochrony, obejmującego właściwe uziemienie, zabezpieczenia nadprądowe oraz poprawnie wykonaną instalację. Traktowanie wyłącznika różnicowoprądowego jako jedynego zabezpieczenia jest poważnym błędem technicznym.
Z punktu widzenia praktyki zawodowej i egzaminów kwalifikacyjnych G1, kluczowe jest rozumienie, że:
• 30 mA to wartość znamionowa, a nie dokładny punkt wyzwolenia,
• oceniany jest prąd i czas zadziałania,
• wynik pomiaru decyduje o skuteczności ochrony.
Świadome stosowanie i prawidłowa interpretacja prądu zadziałania RCD bezpośrednio przekładają się na bezpieczeństwo użytkowników instalacji oraz odpowiedzialność osoby wykonującej pomiary.
