Dlaczego kolejność pomiarów instalacji elektrycznej ma znaczenie

Kolejność wykonywania pomiarów instalacji elektrycznej nie jest kwestią wygody ani przyzwyczajeń. Jest to element metodyki pomiarowej, który bezpośrednio wpływa na bezpieczeństwo osoby wykonującej pomiary oraz na wiarygodność wyników. Każdy etap pomiarów opiera się na założeniu, że poprzedni został wykonany prawidłowo i nie wykazał nieprawidłowości wykluczających dalsze czynności.

Pomiary instalacji elektrycznej służą potwierdzeniu, że instalacja spełnia wymagania ochrony przeciwporażeniowej i może być bezpiecznie użytkowana. Jeżeli zmieni się kolejność czynności, można wykonać pomiar na instalacji uszkodzonej lub nieprzygotowanej. W takiej sytuacji wynik może być błędny, a samo wykonanie pomiaru może stanowić zagrożenie.

Kolejność pomiarów wynika z logicznej zależności pomiędzy poszczególnymi badaniami:
• najpierw ocenia się stan wizualny i techniczny instalacji,
• następnie sprawdza się ciągłość przewodów ochronnych,
• dopiero później bada się izolację i parametry zwarciowe,
• na końcu weryfikuje się działanie zabezpieczeń.

Każdy z tych etapów stanowi filtr bezpieczeństwa dla kolejnego. Jeżeli na etapie oględzin stwierdzone zostaną uszkodzenia, dalsze pomiary mogą nie mieć sensu technicznego. Jeżeli nie ma ciągłości przewodu ochronnego, pomiar impedancji pętli zwarcia nie potwierdzi skuteczności ochrony.

Zmiana kolejności lub pominięcie etapu powoduje, że instalacja może wyglądać na sprawną wyłącznie „na papierze”. W praktyce oznacza to ryzyko odpowiedzialności po stronie osoby wykonującej pomiary.

Osoby wykonujące pomiary muszą posiadać odpowiednie kwalifikacje eksploatacyjne obejmujące czynności kontrolno-pomiarowe. Jeżeli planujesz ich uzyskanie lub uzupełnienie, warto zapoznać się z aktualną ofertą szkoleń i egzaminów dostępnych na stronie Uprawnienia Energetyczne.

Szczegółowe informacje dotyczące świadectw kwalifikacyjnych G1 obejmujących eksploatację i dozór urządzeń elektrycznych znajdziesz pod adresem: uprawnienia elektryczne.

Dla osób zajmujących się diagnostyką oraz kontrolą instalacji dostępne są również szkolenia pomiarowe, które pozwalają uporządkować wiedzę formalną i praktyczną: szkolenie pomiarowe.

Oględziny instalacji jako pierwszy etap pomiarów

Oględziny instalacji elektrycznej są pierwszym i obowiązkowym etapem każdego badania technicznego. Bez ich wykonania nie powinno się przechodzić do żadnych pomiarów przy użyciu mierników. Oględziny pozwalają ocenić, czy instalacja w ogóle nadaje się do dalszych badań oraz czy wykonanie kolejnych pomiarów będzie bezpieczne.

Na tym etapie nie wykonuje się jeszcze żadnych pomiarów elektrycznych. Sprawdzany jest stan wizualny oraz podstawna zgodność instalacji z wymaganiami technicznymi. Jeżeli już podczas oględzin zostaną stwierdzone istotne nieprawidłowości, dalsze pomiary tracą sens lub mogą stwarzać zagrożenie.

Zakres oględzin instalacji elektrycznej obejmuje w szczególności:
• stan mechaniczny przewodów i osprzętu,
• poprawność doboru przekrojów przewodów,
• sposób prowadzenia przewodów i ich zabezpieczenie,
• poprawność połączeń w rozdzielnicach,
• obecność i oznaczenie przewodów ochronnych,
• stan zabezpieczeń i aparatury modułowej.

Oględziny pozwalają wykryć uszkodzenia, których nie da się wychwycić samym pomiarem. Przykładem mogą być luźne zaciski, brak przewodu ochronnego, widoczne ślady przegrzania lub nieprawidłowe mostkowanie aparatów. W takich przypadkach wykonywanie dalszych pomiarów może prowadzić do błędnych wyników lub uszkodzenia sprzętu pomiarowego.

W praktyce oględziny są również etapem decyzyjnym. Jeżeli instalacja nie spełnia podstawowych wymagań, osoba wykonująca pomiary powinna przerwać dalsze czynności i wskazać konieczność usunięcia usterek. Dopiero po ich usunięciu można przejść do kolejnych etapów badań.

Poniższa tabela pokazuje, kiedy oględziny wykluczają dalsze pomiary:

Pomiar ciągłości przewodów ochronnych i połączeń wyrównawczych

Pomiar ciągłości przewodów ochronnych i połączeń wyrównawczych jest drugim etapem badań instalacji elektrycznej i stanowi fundament ochrony przeciwporażeniowej. Ten pomiar wykonuje się bezpośrednio po oględzinach, jeszcze przed sprawdzaniem izolacji i parametrów zwarciowych. Jego celem jest potwierdzenie, że wszystkie dostępne części przewodzące są skutecznie połączone z układem ochronnym.

Jeżeli przewód ochronny jest przerwany lub połączenia wyrównawcze są nieskuteczne, dalsze pomiary tracą sens techniczny. W takiej sytuacji nie można mówić o skutecznej ochronie przeciwporażeniowej, a wykonywanie kolejnych badań może prowadzić do błędnych wniosków. Dlatego brak ciągłości przewodu PE automatycznie wyklucza przejście do następnych etapów.

Zakres pomiaru ciągłości obejmuje:
• przewody ochronne PE w obwodach instalacji,
• przewody ochronno-neutralne PEN, jeżeli występują,
• główne i miejscowe połączenia wyrównawcze,
• połączenia części przewodzących dostępnych,
• połączenia elementów metalowych z szyną PE.

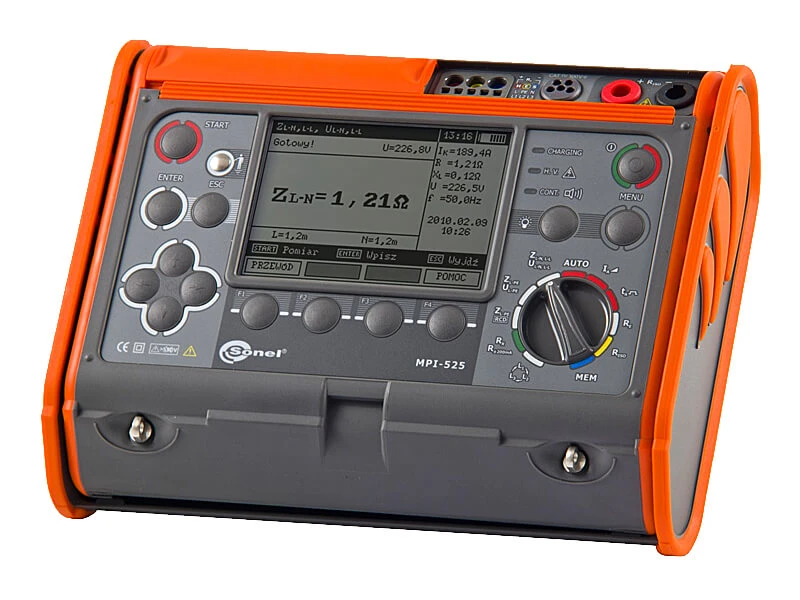

Pomiar wykonuje się miernikiem przystosowanym do badań ciągłości, z odpowiednim prądem pomiarowym. Wynik pomiaru powinien potwierdzić, że rezystancja połączeń jest wystarczająco niska, aby w przypadku uszkodzenia możliwe było szybkie zadziałanie zabezpieczeń.

Poniższa tabela pokazuje znaczenie wyniku pomiaru ciągłości dla dalszych badań:

W praktyce pomiar ciągłości jest często bagatelizowany lub wykonywany pobieżnie. Jest to błąd metodyczny. Bez prawidłowej ciągłości przewodów ochronnych żaden kolejny pomiar nie potwierdzi bezpieczeństwa instalacji.

Pomiar rezystancji izolacji instalacji elektrycznej

Pomiar rezystancji izolacji jest kolejnym etapem badań instalacji elektrycznej, wykonywanym po potwierdzeniu ciągłości przewodów ochronnych. Jego celem jest ocena stanu izolacji przewodów oraz urządzeń przed dopuszczeniem instalacji do pracy pod napięciem. Ten pomiar pozwala wykryć uszkodzenia, które mogą prowadzić do zwarć, porażeń lub pożaru.

Rezystancję izolacji bada się przy wyłączonym napięciu roboczym, z użyciem miernika wytwarzającego napięcie pomiarowe. Dzięki temu możliwe jest sprawdzenie, czy izolacja zachowuje odpowiednie parametry elektryczne i czy nie występują niekontrolowane upływy prądu. Wykonywanie tego pomiaru na instalacji, w której nie sprawdzono wcześniej ciągłości PE, jest błędem metodycznym.

Podczas pomiaru rezystancji izolacji sprawdza się w szczególności:
• izolację przewodów roboczych między sobą,
• izolację przewodów roboczych względem przewodu ochronnego,
• stan izolacji obwodów odbiorczych,
• izolację urządzeń podłączonych do instalacji,
• wpływ wilgoci i zabrudzeń na instalację.

Wynik pomiaru decyduje o tym, czy instalacja może zostać bezpiecznie załączona pod napięcie. Zbyt niska rezystancja izolacji oznacza, że dalsze badania, takie jak pomiar impedancji pętli zwarcia, nie powinny być wykonywane do czasu usunięcia usterek.

Poniższa tabela pokazuje zależność wyniku pomiaru izolacji od dalszych czynności:

Pomiar rezystancji izolacji jest jednym z kluczowych badań w całym procesie diagnostyki instalacji. Pominięcie tego etapu lub wykonanie go w złej kolejności może doprowadzić do sytuacji, w której instalacja zostanie uznana za sprawną mimo realnego zagrożenia.

Pomiar impedancji pętli zwarcia i sprawdzenie zabezpieczeń

Pomiar impedancji pętli zwarcia wykonuje się dopiero po pozytywnym zakończeniu wcześniejszych etapów, czyli oględzin, pomiaru ciągłości przewodów ochronnych oraz pomiaru rezystancji izolacji. Ten etap potwierdza, czy w przypadku zwarcia do części przewodzących dostępnych nastąpi samoczynne wyłączenie zasilania w wymaganym czasie.

Impedancja pętli zwarcia decyduje o tym, czy prąd zwarciowy osiągnie wartość wystarczającą do zadziałania zabezpieczenia nadprądowego. Jeżeli impedancja jest zbyt duża, zabezpieczenie może nie zadziałać lub zadziałać z opóźnieniem. W takiej sytuacji instalacja nie spełnia wymagań ochrony przeciwporażeniowej, mimo że wcześniejsze pomiary mogły dać poprawne wyniki.

Podczas tego etapu wykonuje się:
• pomiar impedancji pętli zwarcia w obwodach końcowych,
• weryfikację doboru zabezpieczeń nadprądowych,
• ocenę warunków samoczynnego wyłączenia zasilania,
• sprawdzenie wyłączników różnicowoprądowych, jeżeli są zastosowane.

Sprawdzenie wyłączników różnicowoprądowych polega na potwierdzeniu, że zadziałają przy prądzie różnicowym nie większym niż znamionowy oraz w odpowiednim czasie. Ten pomiar ma sens tylko wtedy, gdy wcześniejsze badania wykazały prawidłowy stan instalacji i ochrony podstawowej.

Poniższa tabela pokazuje znaczenie tego etapu dla bezpieczeństwa użytkowników:

Pomiar impedancji pętli zwarcia oraz test RCD są często traktowane jako najważniejsze badania. W rzeczywistości są one zwieńczeniem całego procesu, a nie jego początkiem. Wykonane bez zachowania właściwej kolejności nie dają pełnej informacji o stanie instalacji.

Prawidłowa kolejność pomiarów – zestawienie krok po kroku

Prawidłowa kolejność wykonywania pomiarów instalacji elektrycznej wynika z zasad bezpieczeństwa oraz metodyki badań. Każdy kolejny pomiar opiera się na założeniu, że poprzedni etap został wykonany poprawnie i nie wykazał nieprawidłowości wykluczających dalsze czynności. Zachowanie tej kolejności jest warunkiem uzyskania miarodajnych i wiarygodnych wyników.

Pomiary nie są zbiorem niezależnych czynności. Tworzą logiczny ciąg, w którym każdy etap pełni rolę filtra bezpieczeństwa. Pominięcie któregokolwiek kroku lub zmiana kolejności może sprawić, że instalacja zostanie uznana za sprawną wyłącznie formalnie, bez realnego potwierdzenia bezpieczeństwa użytkowania.

Standardowa kolejność pomiarów instalacji elektrycznej obejmuje następujące etapy:

1. Oględziny instalacji elektrycznej
2. Pomiar ciągłości przewodów ochronnych i połączeń wyrównawczych
3. Pomiar rezystancji izolacji instalacji
4. Pomiar impedancji pętli zwarcia
5. Sprawdzenie wyłączników różnicowoprądowych (jeżeli występują)

Każdy z powyższych punktów musi zostać wykonany i oceniony oddzielnie. Brak pozytywnego wyniku na którymkolwiek etapie oznacza konieczność przerwania dalszych badań i usunięcia usterek.

Poniższa tabela pokazuje kolejność pomiarów wraz z ich celem:

Takie zestawienie ułatwia zarówno wykonanie pomiarów w praktyce, jak i sporządzenie kompletnego protokołu. Jest to również schemat wymagany podczas kontroli oraz egzaminów kwalifikacyjnych.

Skutki pominięcia etapu lub zmiany kolejności pomiarów

Pominięcie któregokolwiek etapu pomiarów instalacji elektrycznej lub zmiana ich kolejności prowadzi do zafałszowania wyników badań oraz realnego zagrożenia bezpieczeństwa użytkowników. Każdy pomiar pełni określoną funkcję i stanowi warunek wykonania kolejnego etapu. Naruszenie tej sekwencji oznacza, że uzyskane wyniki nie oddają rzeczywistego stanu instalacji.

Najczęstszym skutkiem zmiany kolejności jest wykonanie pomiaru na instalacji, która nie spełnia podstawowych warunków bezpieczeństwa. Przykładowo pomiar impedancji pętli zwarcia wykonany bez wcześniejszego sprawdzenia ciągłości przewodu ochronnego nie potwierdza skuteczności ochrony. Wynik może wyglądać poprawnie, ale nie mieć żadnej wartości technicznej.

Do najczęstszych konsekwencji pomijania etapów należą:
• uzyskanie niemiarodajnych wyników pomiarów,
• błędne dopuszczenie instalacji do użytkowania,
• fałszywe poczucie bezpieczeństwa użytkowników,
• odpowiedzialność zawodowa osoby wykonującej pomiary,
• problemy podczas kontroli lub po wypadku.

Zmiana kolejności pomiarów może również skutkować uszkodzeniem sprzętu pomiarowego lub porażeniem osoby wykonującej badania. Dotyczy to szczególnie sytuacji, w których pomiary wykonywane są pod napięciem bez wcześniejszego potwierdzenia stanu izolacji i połączeń ochronnych.

Poniższa tabela pokazuje wpływ pominięcia poszczególnych etapów na końcowy wynik badań:

Z punktu widzenia przepisów odpowiedzialność ponosi osoba wykonująca pomiary, a nie osoba korzystająca z protokołu. W przypadku kontroli analizowana jest metodyka badań, a nie sam dokument końcowy.

Kolejność wykonywania pomiarów instalacji elektrycznej – podsumowanie

Kolejność wykonywania pomiarów instalacji elektrycznej ma kluczowe znaczenie techniczne i formalne. Nie jest to kwestia uznaniowa ani dobra praktyka, lecz wynik logicznej metodyki badań oraz zasad bezpieczeństwa. Każdy etap pomiarów przygotowuje instalację do kolejnego i eliminuje ryzyko wykonania badań na obiekcie niespełniającym podstawowych wymagań.

Prawidłowo przeprowadzony proces pomiarowy zawsze rozpoczyna się od oględzin instalacji. Następnie sprawdza się ciągłość przewodów ochronnych i połączeń wyrównawczych. Dopiero po potwierdzeniu skuteczności ochrony podstawowej wykonuje się pomiar rezystancji izolacji. Kolejnym krokiem jest pomiar impedancji pętli zwarcia oraz sprawdzenie wyłączników różnicowoprądowych, jeżeli są zastosowane.

Najważniejsze zasady, które należy zapamiętać:
• każdy pomiar ma swoje miejsce w kolejności,
• brak pozytywnego wyniku na danym etapie przerywa dalsze badania,
• zmiana kolejności prowadzi do błędnych i niemiarodajnych wyników,
• protokół pomiarowy musi odzwierciedlać faktyczny przebieg badań,
• odpowiedzialność zawsze spoczywa na osobie wykonującej pomiary.

Prawidłowa kolejność pomiarów ma znaczenie nie tylko podczas kontroli technicznych, ale również w przypadku egzaminów kwalifikacyjnych oraz oceny dokumentacji po zdarzeniach niebezpiecznych. Instalacja może wyglądać poprawnie w protokole, ale tylko zachowanie właściwej metodyki daje realne potwierdzenie bezpieczeństwa.
