Jakie są podstawowe rodzaje pomiarów ochronnych

Podstawowe pomiary ochronne

Podstawowe pomiary ochronne wykonuje się w celu sprawdzenia, czy instalacja elektryczna zapewnia bezpieczeństwo użytkownikom oraz spełnia wymagania techniczne określone w przepisach i normach. Nie jest to pojedyncza czynność, lecz zestaw uzupełniających się badań, z których każde weryfikuje inny element ochrony przeciwporażeniowej. Dopiero łączne wykonanie wszystkich pomiarów pozwala na rzetelną ocenę stanu instalacji elektrycznej przed jej oddaniem do użytkowania.

Zakres podstawowych pomiarów ochronnych został określony w normie PN-HD 60364. Obejmuje on badania, które potwierdzają skuteczność samoczynnego wyłączenia zasilania, prawidłowy stan izolacji przewodów oraz ciągłość przewodów ochronnych. W instalacjach wyposażonych w wyłączniki różnicowoprądowe wymagane są również pomiary RCD, które sprawdzają czas i prąd ich zadziałania. Każdy z tych pomiarów dostarcza mierzalnych danych, na podstawie których można jednoznacznie stwierdzić, czy instalacja spełnia wymagania bezpieczeństwa.

Pomiary ochronne uzupełniane są oględzinami instalacji elektrycznej, które pozwalają ocenić poprawność wykonania widocznych elementów. Oględziny nie zastępują jednak pomiarów, lecz stanowią ich uzupełnienie. Brak wykonania choćby jednego z wymaganych badań oznacza, że ocena instalacji jest niepełna i nie daje podstaw do jej dopuszczenia do eksploatacji. Dlatego podstawowe pomiary ochronne traktowane są jako obowiązkowy element odbioru technicznego każdej instalacji elektrycznej.

Uprawnienia SEP, a konkretnie to Uprawnienia Elektryczne, możesz również zapisać się na Szkolenia pomiarowe

Czym są pomiary ochronne instalacji elektrycznej

Pomiary ochronne instalacji elektrycznej to zespół badań technicznych, których celem jest potwierdzenie skuteczności zastosowanych środków ochrony przed porażeniem prądem elektrycznym. Wykonuje się je przed oddaniem instalacji do użytkowania oraz w trakcie jej eksploatacji, zgodnie z wymaganiami norm i przepisów. Pomiary te pozwalają na ocenę, czy w przypadku uszkodzenia instalacji nastąpi samoczynne wyłączenie zasilania i czy napięcie dotykowe nie osiągnie wartości niebezpiecznych dla człowieka.

Zakres pomiarów ochronnych został określony w normie PN-HD 60364, która traktuje je jako integralną część sprawdzania instalacji elektrycznej. Norma wskazuje, że pomiary muszą być poprzedzone oględzinami oraz wykonane przy użyciu przyrządów pomiarowych zapewniających wiarygodne wyniki. Wyniki badań muszą być mierzalne, jednoznaczne i porównywalne z wartościami dopuszczalnymi. Dzięki temu możliwa jest obiektywna ocena bezpieczeństwa instalacji, niezależna od subiektywnej oceny wykonawcy.

Pomiary ochronne obejmują różne rodzaje badań, z których każdy sprawdza inny element systemu ochrony. W praktyce są to pomiary rezystancji izolacji, impedancji pętli zwarcia, ciągłości przewodów ochronnych oraz sprawdzenie działania wyłączników różnicowoprądowych. Każdy z tych pomiarów jest wymagany i nie może zostać pominięty. Brak kompletnego zestawu badań oznacza, że instalacja nie spełnia wymagań bezpieczeństwa i nie powinna zostać dopuszczona do użytkowania.

Cele wykonywania pomiarów ochronnych

• potwierdzenie skuteczności ochrony przeciwporażeniowej,
• sprawdzenie działania zabezpieczeń,
• ocena stanu technicznego instalacji,
• zapewnienie zgodności z normami i przepisami.

Pomiar rezystancji izolacji

Pomiar rezystancji izolacji jest jednym z podstawowych pomiarów ochronnych wykonywanych w instalacjach elektrycznych. Jego celem jest sprawdzenie stanu izolacji przewodów oraz urządzeń i potwierdzenie, że izolacja skutecznie ogranicza przepływ prądu poza obwodem roboczym. Prawidłowa wartość rezystancji izolacji świadczy o dobrym stanie technicznym instalacji oraz o niskim ryzyku porażenia prądem elektrycznym lub wystąpienia pożaru.

Badanie rezystancji izolacji wykonuje się przy użyciu miernika rezystancji izolacji, który generuje napięcie probiercze określone w normie PN-HD 60364. Pomiar pozwala wykryć uszkodzenia mechaniczne przewodów, zawilgocenie izolacji oraz błędy montażowe. Zbyt niska wartość rezystancji izolacji oznacza, że izolacja nie spełnia swojej funkcji ochronnej i instalacja nie powinna zostać dopuszczona do użytkowania. Wyniki pomiaru muszą być porównane z wartościami granicznymi określonymi w normie.

Pomiar rezystancji izolacji wykonuje się dla wszystkich obwodów instalacji elektrycznej, zarówno jednofazowych, jak i trójfazowych. Badanie to jest obowiązkowe przed pierwszym uruchomieniem instalacji oraz po każdej istotnej modernizacji. Brak tego pomiaru uniemożliwia rzetelną ocenę stanu technicznego instalacji i wyklucza jej bezpieczną eksploatację.

Co wykrywa pomiar rezystancji izolacji

• uszkodzenia izolacji przewodów,
• zawilgocenie instalacji,
• błędy montażowe,
• ryzyko prądów upływowych.

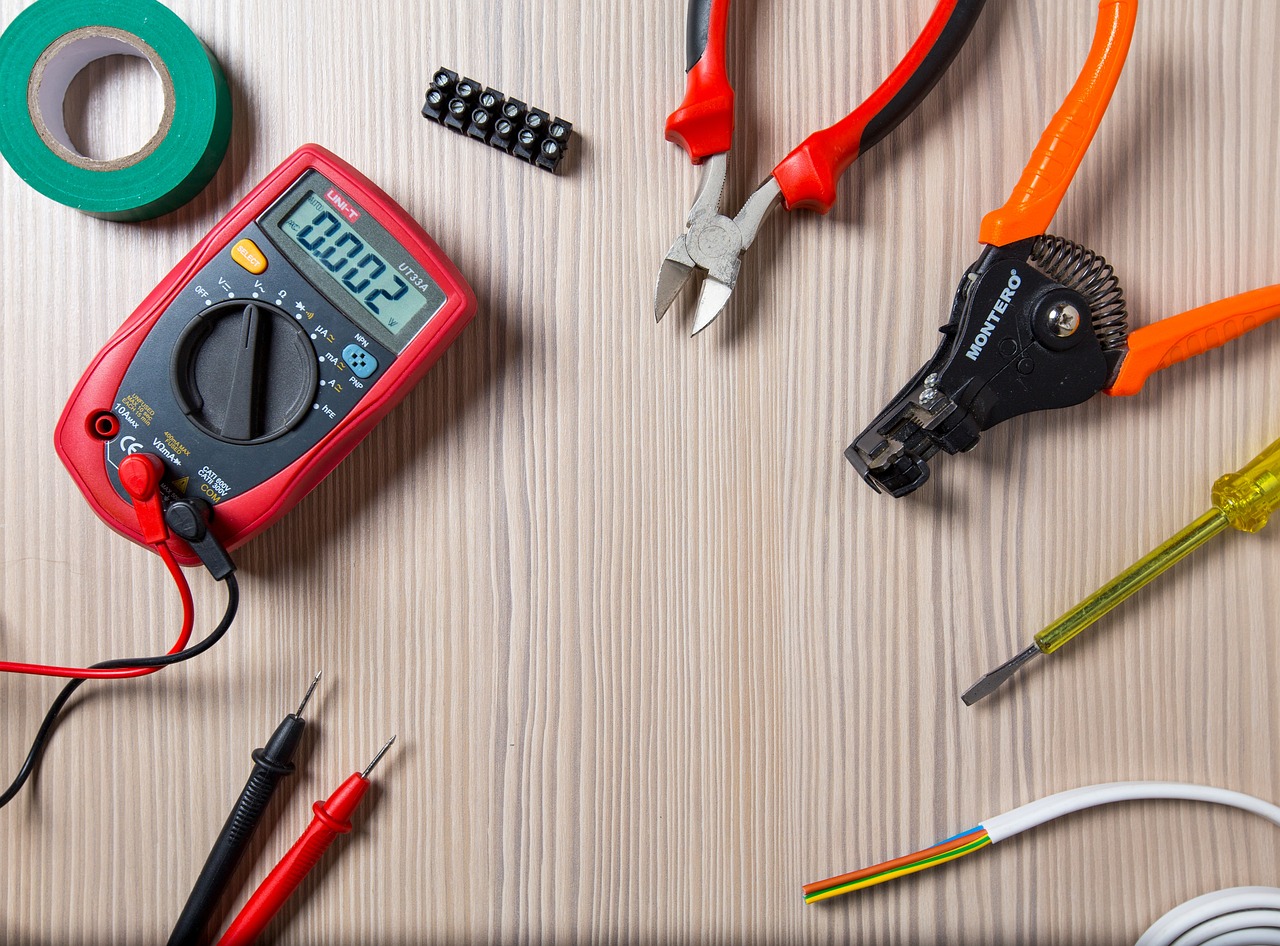

Pomiar impedancji pętli zwarcia

Pomiar impedancji pętli zwarcia jest jednym z kluczowych pomiarów ochronnych, ponieważ bezpośrednio decyduje o skuteczności samoczynnego wyłączenia zasilania. Badanie to pozwala sprawdzić, czy w przypadku zwarcia doziemnego lub uszkodzenia izolacji popłynie prąd o wartości wystarczającej do zadziałania zabezpieczenia nadprądowego. Jeżeli impedancja pętli zwarcia jest zbyt wysoka, zabezpieczenie nie zadziała w wymaganym czasie, co stwarza realne zagrożenie porażeniem prądem elektrycznym.

Pomiar wykonuje się w każdym obwodzie instalacji elektrycznej, w szczególności w obwodach gniazd wtyczkowych oraz obwodach zasilających urządzenia. Wynik pomiaru porównuje się z wartościami dopuszczalnymi wynikającymi z rodzaju zastosowanego zabezpieczenia oraz napięcia znamionowego. Norma PN-HD 60364 jednoznacznie wskazuje, że czas wyłączenia musi mieścić się w określonych granicach. Przekroczenie tych wartości oznacza nieskuteczną ochronę przeciwporażeniową.

Zbyt duża impedancja pętli zwarcia może wynikać z niewłaściwego doboru przekrojów przewodów, długich tras kablowych lub nieprawidłowych połączeń. W takim przypadku instalacja wymaga korekty technicznej przed oddaniem jej do użytkowania. Pomiar ten jest obowiązkowy przy odbiorze nowej instalacji oraz po każdej istotnej modernizacji.

Co wykrywa pomiar impedancji pętli zwarcia

• nieskuteczne samoczynne wyłączenie zasilania,
• zbyt mały prąd zwarciowy,
• błędny dobór zabezpieczeń,
• nieprawidłowe połączenia przewodów.

Sprawdzenie wyłączników różnicowoprądowych (RCD)

Sprawdzenie wyłączników różnicowoprądowych (RCD) jest obowiązkowym elementem podstawowych pomiarów ochronnych w instalacjach elektrycznych. Celem tego badania jest potwierdzenie, że wyłącznik różnicowoprądowy zadziała przy wystąpieniu prądu upływowego i odłączy zasilanie w czasie zapewniającym ochronę życia i zdrowia użytkowników. RCD stanowi ochronę dodatkową i nie może być traktowany jako element fakultatywny.

Zakres sprawdzenia wyłączników różnicowoprądowych obejmuje pomiar prądu zadziałania oraz pomiar czasu wyłączenia. Badania wykonuje się przy użyciu odpowiednich mierników, które generują kontrolowany prąd różnicowy. Wyniki muszą mieścić się w wartościach dopuszczalnych określonych przez producenta oraz normę PN-HD 60364. Wyłącznik, który nie spełnia tych warunków, nie zapewnia skutecznej ochrony przeciwporażeniowej.

Test przyciskiem „T” znajdującym się na obudowie RCD nie jest pomiarem ochronnym. Pozwala on jedynie sprawdzić mechaniczne działanie wyłącznika, ale nie potwierdza jego parametrów elektrycznych. Dlatego test funkcjonalny nie może zastąpić pomiaru prądu i czasu zadziałania. Sprawdzenie RCD jest wymagane przed oddaniem instalacji do użytkowania oraz podczas okresowych kontroli.

Zakres pomiarów wyłączników różnicowoprądowych

• pomiar prądu zadziałania,
• pomiar czasu wyłączenia,
• weryfikacja poprawnego podłączenia.

Pomiar ciągłości przewodów ochronnych i połączeń wyrównawczych

Pomiar ciągłości przewodów ochronnych PE oraz połączeń wyrównawczych jest jednym z podstawowych pomiarów ochronnych, który potwierdza kompletność ochrony przeciwporażeniowej. Jego celem jest sprawdzenie, czy wszystkie dostępne części przewodzące są skutecznie połączone z przewodem ochronnym i mają zapewnioną drogę przepływu prądu zwarciowego. Brak ciągłości przewodu ochronnego powoduje, że nawet sprawne zabezpieczenia nie zapewniają ochrony użytkownikowi.

Badanie ciągłości polega na sprawdzeniu połączeń pomiędzy zaciskiem ochronnym rozdzielnicy a poszczególnymi punktami instalacji. Pomiar ten pozwala wykryć przerwy w przewodach, nieprawidłowe połączenia oraz błędy montażowe. Szczególne znaczenie mają połączenia wyrównawcze, które zmniejszają różnice potencjałów pomiędzy elementami metalowymi i ograniczają ryzyko porażenia. Ich niesprawność może prowadzić do wystąpienia niebezpiecznych napięć dotykowych.

Pomiar ciągłości przewodów ochronnych wykonuje się przed pomiarami impedancji pętli zwarcia oraz sprawdzeniem RCD. Jest to warunek konieczny do prawidłowej oceny skuteczności pozostałych środków ochrony. Badanie wykonuje się dla wszystkich obwodów instalacji elektrycznej przed oddaniem jej do użytkowania.

Co potwierdza pomiar ciągłości

• skuteczne połączenie przewodu PE,
• poprawność połączeń wyrównawczych,
• brak przerw w obwodach ochronnych,
• możliwość zadziałania zabezpieczeń.

Oględziny jako element pomiarów ochronnych

Oględziny instalacji elektrycznej są nieodłącznym elementem sprawdzania instalacji, który poprzedza wykonanie pomiarów ochronnych. Ich celem jest ocena poprawności wykonania widocznych elementów instalacji oraz zgodności z dokumentacją techniczną. Oględziny pozwalają wykryć błędy montażowe, które mogłyby wpłynąć na wyniki pomiarów lub bezpieczeństwo użytkowników. Nie zastępują one pomiarów, lecz stanowią ich uzupełnienie.

Podczas oględzin sprawdza się m.in. sposób prowadzenia przewodów, oznaczenia przewodów ochronnych, stan osprzętu oraz poprawność podłączeń. Kontroli podlegają również rozdzielnice, zabezpieczenia oraz obecność wymaganych połączeń wyrównawczych. Wszelkie nieprawidłowości wykryte na tym etapie muszą zostać usunięte przed wykonaniem pomiarów, ponieważ mogą zafałszować ich wyniki lub świadczyć o niespełnieniu wymagań normowych.

Oględziny są wymagane przez normę PN-HD 60364 i muszą zostać udokumentowane razem z wynikami pomiarów ochronnych. Brak oględzin oznacza, że sprawdzenie instalacji jest niekompletne. Dopiero połączenie oględzin oraz pełnego zestawu pomiarów ochronnych pozwala na rzetelną ocenę stanu instalacji i jej dopuszczenie do użytkowania.

Zakres oględzin instalacji elektrycznej

• poprawność prowadzenia przewodów,
• oznaczenie przewodów ochronnych,
• stan osprzętu i rozdzielnic,
• obecność połączeń wyrównawczych.

Zestawienie podstawowych pomiarów ochronnych

Poniższe zestawienie prezentuje podstawowe rodzaje pomiarów ochronnych, które muszą zostać wykonane przed oddaniem instalacji elektrycznej do użytkowania. Każdy z pomiarów pełni inną funkcję i eliminuje inne zagrożenia. Pominięcie któregokolwiek z nich oznacza niepełne sprawdzenie instalacji i brak podstaw do jej bezpiecznej eksploatacji.

Tabela: Podstawowe pomiary ochronne instalacji elektrycznej

Tabela pokazuje, że bez kompletu pomiarów ochronnych nie ma możliwości rzetelnej oceny bezpieczeństwa instalacji elektrycznej. Każdy pomiar odnosi się do innego elementu ochrony i dopiero ich łączne wykonanie daje pełny obraz stanu technicznego instalacji.

Zakończenie

Podstawowe pomiary ochronne są niezbędnym elementem oceny bezpieczeństwa instalacji elektrycznej przed jej oddaniem do użytkowania. Każdy z wymaganych pomiarów sprawdza inny obszar ochrony, dlatego nie mogą być traktowane jako czynności zamienne. Pomiar rezystancji izolacji ocenia stan przewodów, pomiar impedancji pętli zwarcia potwierdza skuteczność samoczynnego wyłączenia zasilania, a sprawdzenie wyłączników różnicowoprądowych zapewnia ochronę dodatkową. Uzupełnieniem tych badań jest pomiar ciągłości przewodów ochronnych oraz oględziny instalacji.

Dopiero wykonanie kompletnego zestawu pomiarów ochronnych daje pełny i obiektywny obraz stanu technicznego instalacji elektrycznej. Brak któregokolwiek z wymaganych badań oznacza, że instalacja nie spełnia wymagań normy PN-HD 60364 oraz zasad wiedzy technicznej. Oddanie takiej instalacji do użytkowania wiąże się z realnym zagrożeniem porażeniem prądem, pożarem oraz konsekwencjami prawnymi i finansowymi. Dlatego pomiary ochronne nie są formalnością, lecz kluczowym etapem odbioru technicznego instalacji.
